Дорожный контроллер КДМ-48.1

Контроллер КДМ-48.1 на 48 каналов может быть использован в системах АСУДД, как без управления мастером сети, так и под управлением внешнего устройства или программы. КДМ-48.1 изготовлен на базе 32-х битных, высокопроизводительных микропроцессоров, предназначенных для управления светофорными объектами различной степени сложности.

Важная особенность контроллера КДМ-48.1 – синхронизация режима работы, по сигналу дискретного входа 220в с любым контроллером (с устаревшими контроллерами, с аналоговыми схемами).

В данном контроллере используются сверхточные часы реального времени со встроенным датчиком температуры для коррекции хода(термокомпинсации). Точностью хода ±2 ppm (не более 40сек в год). Корректировать часы можно в режиме онлайн по сети или автоматически синхронизировать время с NTP серверами (Network Time Protocol — протокол сетевого времени).

Контроллер имеет 2 входа для подключения ТВП (табло вызова пешехода).

КДМ-48.1 имеет очень низкое энергопотребление.

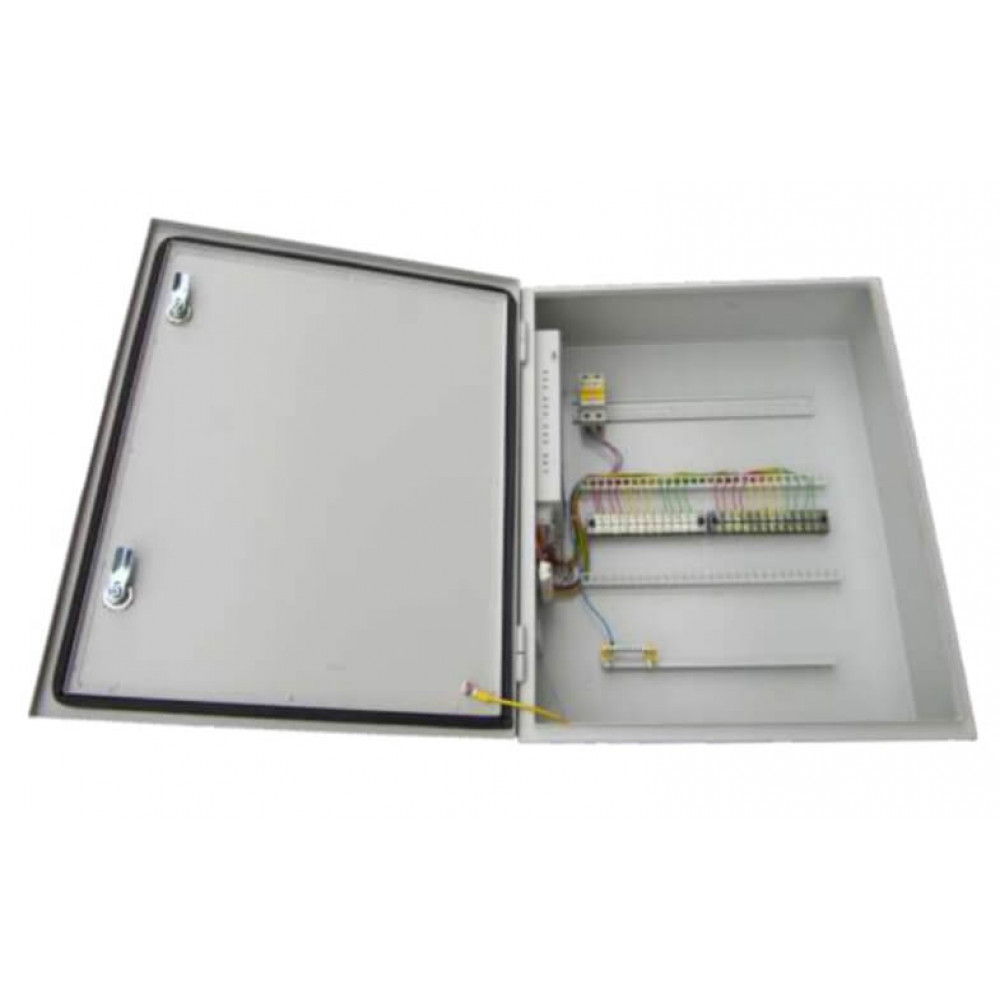

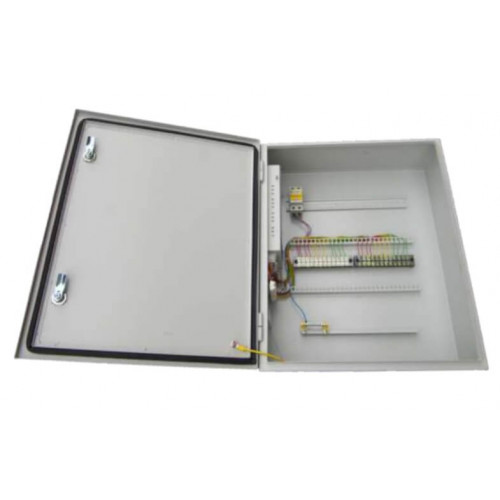

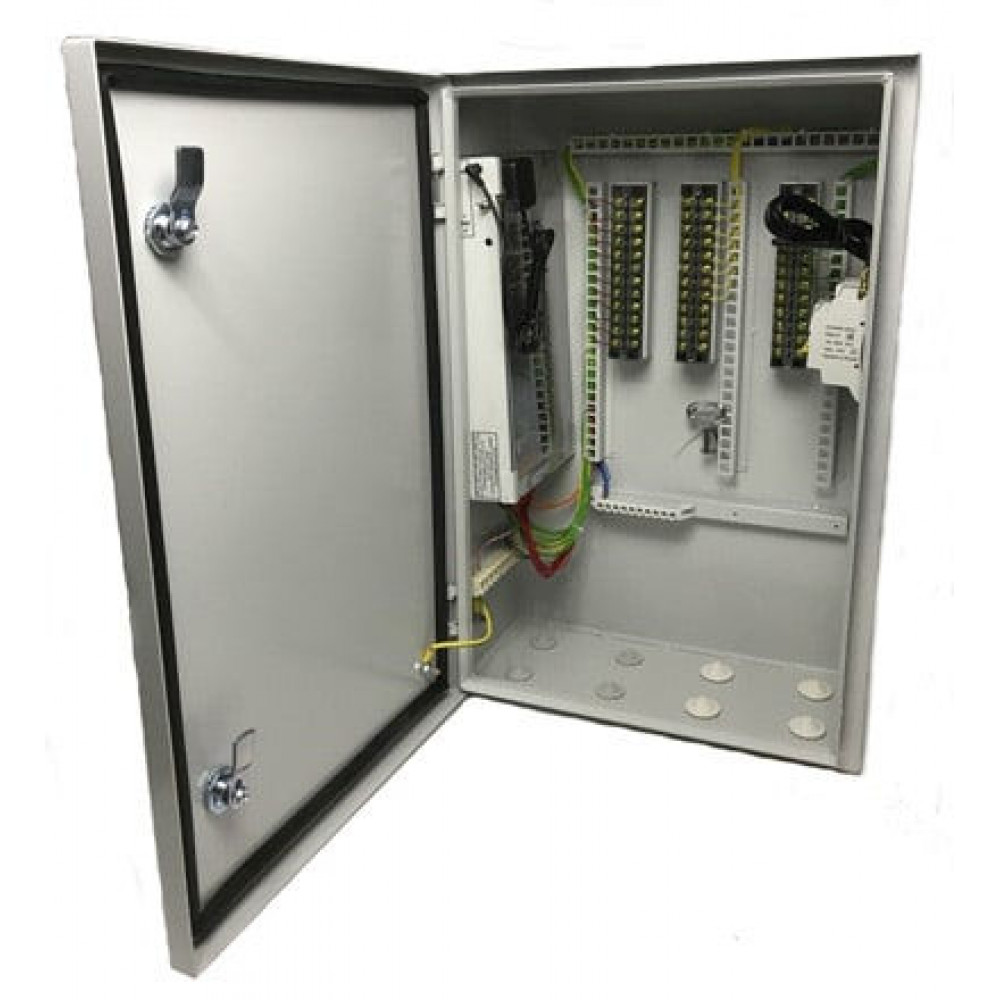

Шкаф контроллера специально спроектирован для удобства монтажа кабелей и имеет скобы, для крепления к опорам монтажной лентой.

Стандартное исполнение дорожного контроллера соответствует следующее условное обозначение:

КДМ-X.Y.Z

где  X – число выходных ключей 24 или 48.

Y – возможность синхронизации и работы в АСУДД, 0 - отсутствует, 1 присутствует.

Z – тип корпуса, К – без корпуса 247х164х54 IP20, Ш - в щите 520х440х190 IP54.

Возможно создание иного исполнения по предварительному заказу.

Базовая линейка дорожных контроллеров КДМ включает в себя 3 модели: КДМ-24.0.К(Щ), КДМ-24.1.К(Щ), КДМ-48.1.К(Щ).

Все контроллеры КДМ имеют:

1. Сверхточные часы реального времени с отклонением точности хода, при t = 0…40⁰C не более 60 сек в год и не более 100 сек в год, при t = -40…+65⁰C, с автоматическим переходим дат в високосный год.
2. Функцию автоматического отключения питания силовых ключей, в случае конфликта фаз (контроля зеленых). Переход в режим желтого мигания при разрыве цепи (контроль красных сигналов).
3. Автоматический возврат из желтого мигания в рабочий режим после восстановления цепи красных.
4. Защиту каждого канала индивидуальным предохранителем.
5. Возможность переназначения цвета каждого канала.
6. 14 суточных и 14 недельных программ.
7. Возможность ручного управления.
8. Возможность онлайн отладки программы.
9. Возможность смены программы, без остановки работы контроллера и его перезагрузки.
10. Диапазон длительности фаз и тактов от 1 до 9999сек с точностью 1%. 11. Возможность синхронизации в режиме «зеленая волна»
11. Возможность подключение кнопок вызова пешеходов.
12. Два встроенных порта RS-485
