Блок аварийного питания VIP ST2 358 TM Technologie

Блок аварийного питания (БАП) с кнопкой контроля исправности аварийного освещения VIP-ST TM Technologie

Блок аварийного питания (БАП) с кнопкой ручного тестирования для контроля исправности аварийного освещения серии VIP-ST. Применятся для совместной работы со люминесцентными источниками света мощностью 4-58W. Блок аварийного питания включает в себя - электронную схему в корпусе из поликарбоната, аккумуляторную батарею, соединительный кабель, светодиодный индикатор, кнопку «ТЕСТ» для выполнения исправности аварийного освещения. БАП работает в аварином режиме 3 часа и мощностью подключаемых ламп (4-58W).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Материал корпуса – поликарбонат
Тип поддерживаемых источников света – четырех штырьковые люминесцентные лампы T8, T5, TC-SEL; TC-DEL; TC-TEL; TC-F
Мощность источника света – 4…58W
Рабочая частотой – 20…35 кГц
Световой поток – 7…32%
Напряжение разомкнутой цепи – 1 450V
Класс электробезопасности – II
Класс защиты – IP20
Время работы в аварийном режиме – 0,2 … 0,8 сек
Ток разряда аккумуляторной батареи - 0,5…1,5 A
Тип аккумуляторной батареи – Ni-Cd
Время работы в аварийном режиме – 3 часа
Время заряда аккумуляторной батареи – 24 часа (первая зарядка 48 часов)
Рабочий температурный диапазон - ta=10°…50°C
Максимальная длина кабеля – 1,5 м
Габаритные размеры – 159×41×33 мм

ТИП БАП
Блок аварийного питания для люминесцентных ламп с кнопкой ручного тестирования для контроля исправности аварийного освещения.

ОПИСАНИЕ

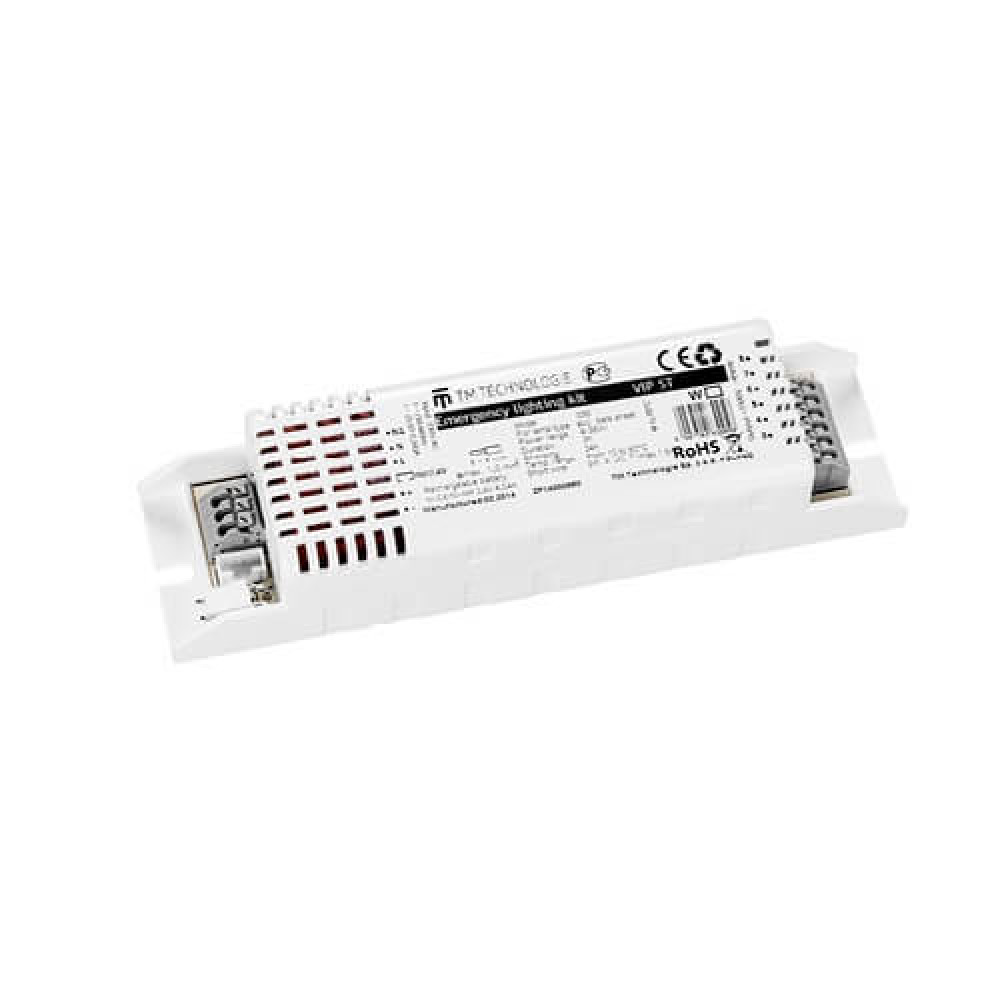

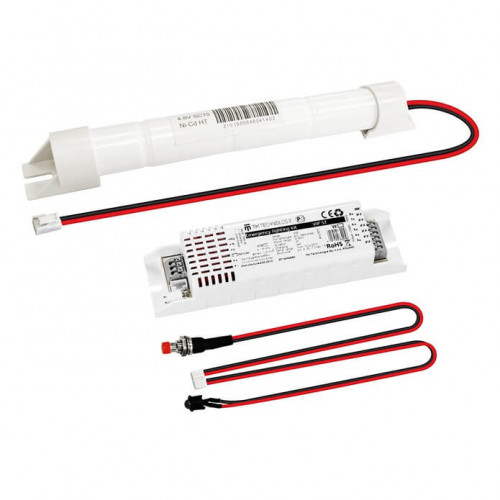

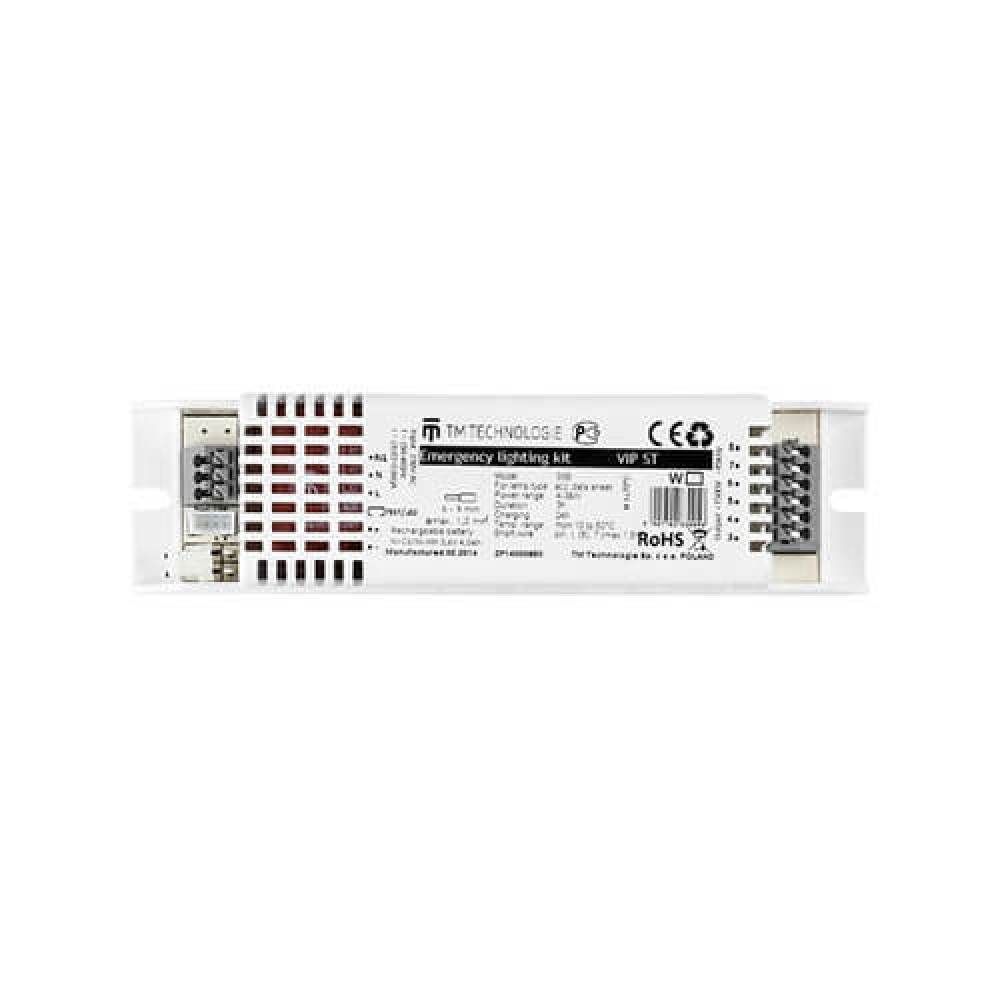

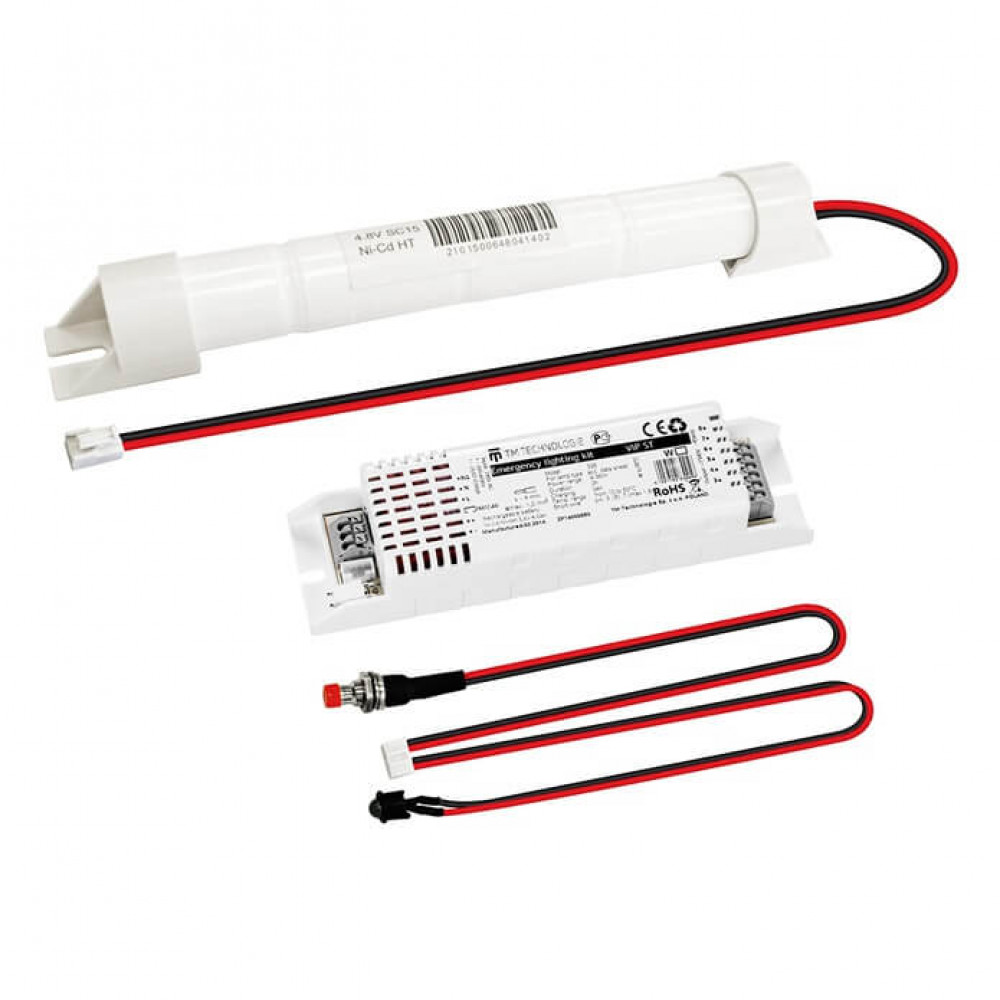

Блок аварийного питания VIP-ST поставляется в корпусе из поликарбоната в комплекте с никель-кадмиевым аккумулятором, светодиодным индикатором и кнопкой тестирования исправности аварийного освещения

БАП VIP-ST поддерживает подключение линейных и компактных люминесцентных источников света: T8 (G13), T5 (G5), PL-S (2G7), PL-L (2G11), PL-Q (GR10q), PL-C (G24q), PL-T (G24q). Мощность подключаемой ламы может быть 4-58W. Режим работы – постоянный или непостоянный. В аварийном режиме световой поток люминесцентной лампы ниже, чем при работе в рабочем режиме.

Блок аварийного питания VIP-ST поставляется для работы в режиме постоянного действия (источники света включены всегда) или в режиме непостоянного действия (источники света включаются только в аварийном режиме).

Электронная схема VIP-ST осуществляет контроль за присутствием рабочей сети и выполняет автоматическую подзарядка аккумуляторной батареи. Максимальное время заряда аккумуляторов – 24 часа. При отключении рабочего напряжения VIP-ST автоматически в течении 0,2 – 0,8 секунд переключается на работу от собственного аккумулятора. Время работы в автономном режиме от аккумулятора - 3 часа. Для проверки исправности аварийного освещения и заряда аккумуляторной батареи в комплект поставки входит кнопка ручного тестирования с кабелем подключения.

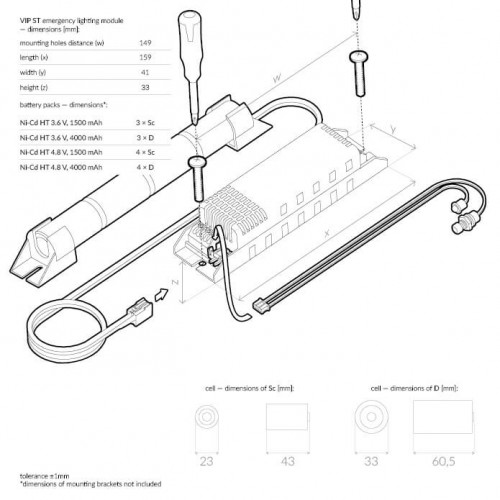

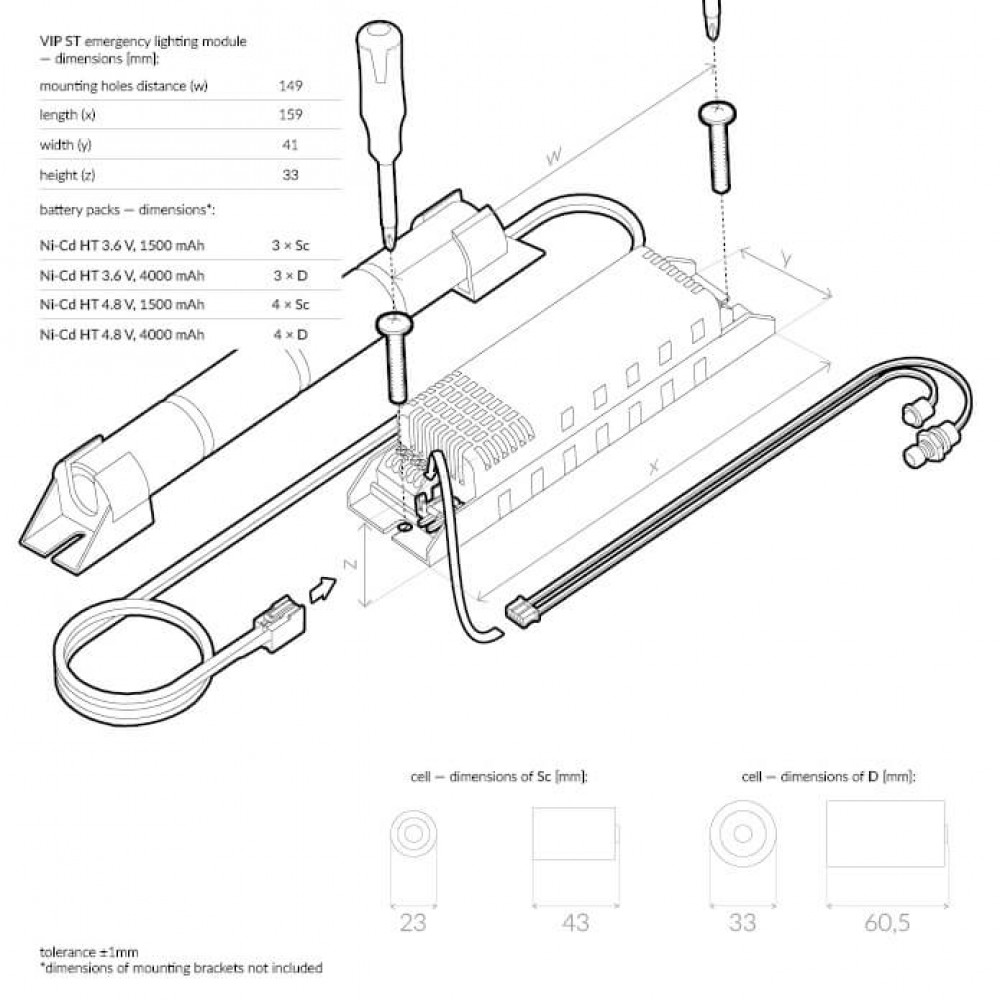

СПОСОБ УСТАНОВКИ
БАП VIP-ST с кнопкой контроля исправности аварийного освещения предназначен для установки внутри в корпуса светильника или для установки в выносном корпусе. Для влажных, запыленных помещений необходимо обеспечить герметичность корпуса светильника или выносного блока.

ОБЛАСТЬ ПРИМЕНЕНИЯ
БАП VIP-ST с кнопкой контроля исправности аварийного освещения применяется для решения задач аварийного эвакуационного освещения.

МОНТАЖНАЯ СХЕМА
