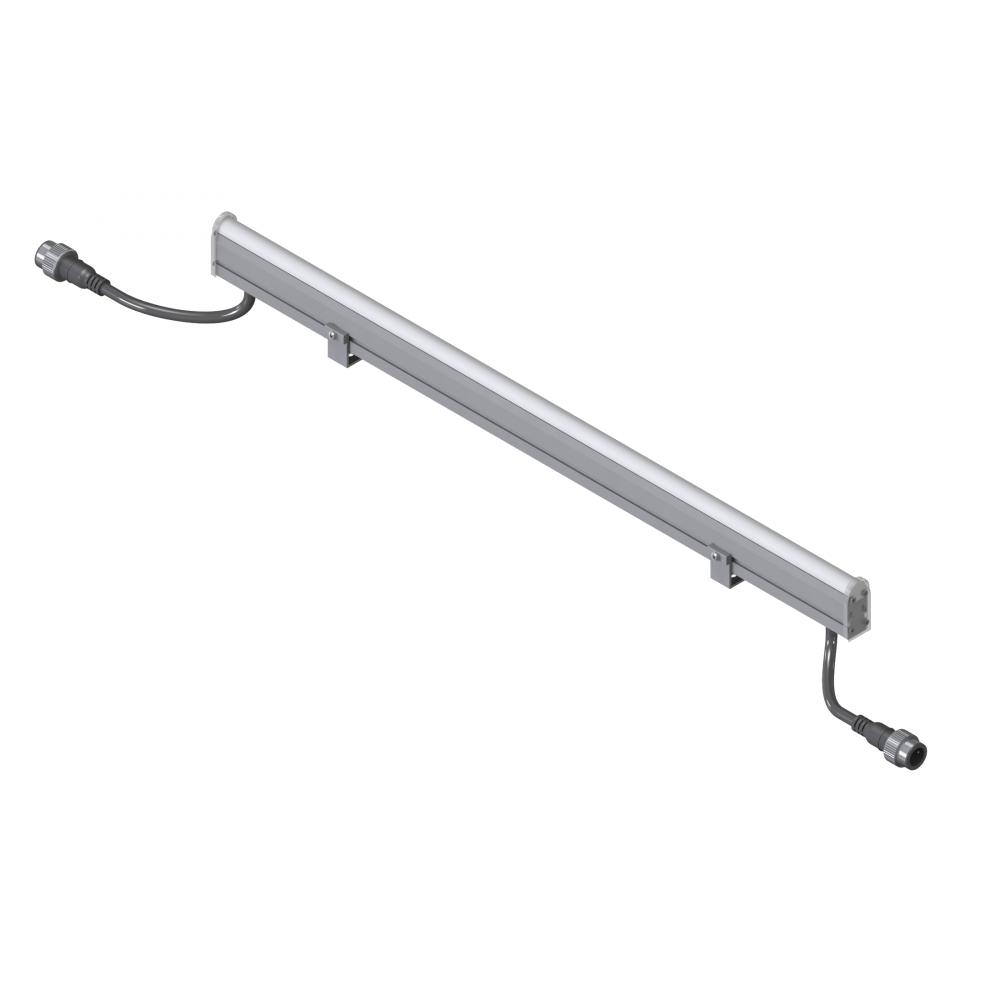

XLD-Line150C-WHС-01 Светильник для архитектурного освещения

Линейные светильники серии XLD-Line150С и CI применяются для контурной подсветки и создания световых линий на архитектурно-художественных объектах, жилых зданиях, а также объектах ландшафтной архитектуры. Модельный ряд представлен двумя типами корпусов: для накладного и встраиваемого монтажа.
Для каждого типа корпусов доступно несколько исполнений по длине линии 500;1000 и 1500мм.

Область применения:

• Архитектура

• Реклама

Конструкция:

Корпус	Экструзионный алюминий
Рассеиватель	Оптический поликарбонат
Ввод кабеля	Силиконовая втулка
Крепеж	Металлический кронштейн
Кабель питания	Каучуковая основа внешней оплетки, УФ стойкий, чёрного цвета
Источник света	Светодиодный кластер на текстолитовой печатной плате

Технические характеристики:

1. Цвет свечения:

• WHC - холодный белый (~6000К)
• WHS - естественный белый (~4500К)
• WHW - теплый белый (~3000К)
• RED - красный (λ=625нм)
• AMB - желтый (λ=590нм)
• GRN - зеленый (λ=525нм)
• BLU - синий (λ=460нм)

2. Длина корпуса:

• 500мм
• 1000мм
• по запросу

3. Способ монтажа:

• C - на плоскую поверхность
• CI - в штробу (паз)

Оптика:

Класс светораспределения – «П» (прямого света)
Тип кривой силы света светильника – «Д» (косинусная).

Габаритные размеры:

                                                    XLD-Line-C

Установка:

XLD-Line-C (накладной, для 500мм модели)
Светильник (1) устанавливается на плоские поверхности при помощи отверстий в кронштейнах (2), диаметры отверстий для крепления d=5 мм.
Корпус светильника фиксируется стопорными винтами (3).
Подбор метиза (4) необходимо производить с учетом используемой поверхности.

Подключение электропитания:

Длина кабеля питания, мм	200±10
Диаметр (внешней оплётки), мм	6,7
Сечение проводника, мм2	2x0,75 (AWG 18)
Радиус изгиба кабеля	> 10 диаметров
